Как выглядит качественный сварной шов: признаки, дефекты и ГОСТ

Вы когда-нибудь задумывались, почему одни металлоконструкции служат десятилетиями, а другие начинают трещать после первой же зимы? Часто дело не в металле, а в том, как его соединили. Визуальный осмотр - это первый и самый важный этап контроля качества сварки. Если шов выглядит плохо, он почти наверняка будет работать плохо. Но как отличить профессиональную работу от кустарщины, если вы не эксперт?

Качественный сварной шов - это не просто «красивая дорожка» из металла. Это зона сплавления основного металла с присадочным материалом, которая должна обладать прочностью, герметичностью и устойчивостью к разрушению. Давайте разберем по полочкам, на что нужно смотреть, чтобы оценить качество соединения.

Внешний вид: геометрия и форма

Первое, что бросается в глаза опытного мастера или инженера - это геометрия шва. Сварное соединение должно быть симметричным и предсказуемым. Рассмотрим ключевые параметры, которые определяют визуальное качество.

Ширина шва является одним из главных критериев оценки качества сварки. Она должна быть постоянной вдоль всей длины соединения. Резкие расширения или сужения указывают на нестабильность дуги или неправильную скорость движения горелки. Идеальная ширина обычно превышает толщину свариваемого металла на 2-4 мм, но точные значения зависят от технологии (MIG/MAG, TIG, ручная дуговая сварка) и положения шва.

Обратите внимание на Высота усиления - это выпуклая часть шва над поверхностью детали. Слишком высокое усиление создает концентрацию напряжений, что может привести к образованию трещин при нагрузке. Слишком низкое, наоборот, говорит о недостаточном проплавлении. По стандартам (например, ГОСТ 14771-76), высота усиления для большинства конструкций составляет от 1 до 4 мм. Шов должен выглядеть как аккуратная «колбаска», плавно переходящая в металл детали.

• Плавность переходов: Граница между швом и основным металлом (корень шва) должна быть гладкой. Никаких острых углов или резких перепадов. Острый угол - это готовая трещина, ожидающая своей нагрузки.

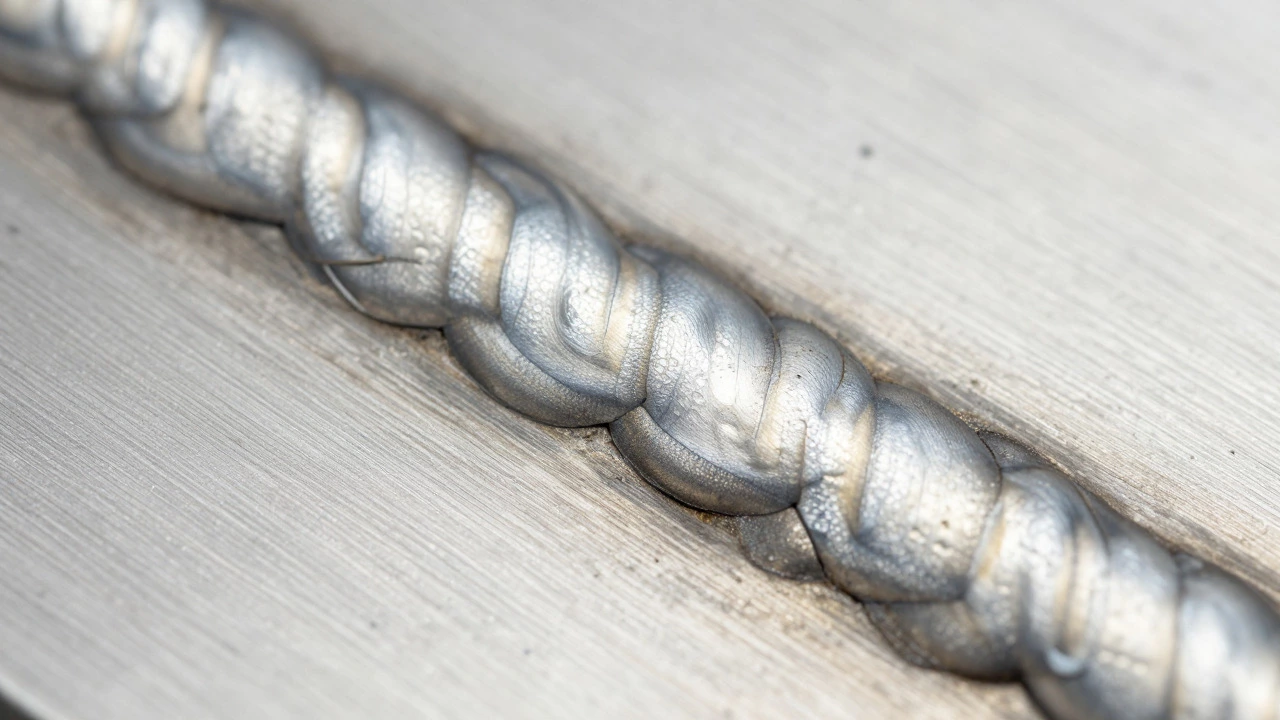

• Ровность поверхности: Поверхность шва должна иметь характерную чешуйчатую структуру (волны). Эти волны должны быть мелкими, равномерными и идти параллельно оси шва. Хаотичные, крупные бугры свидетельствуют о плохом контроле сварщиком.

Цвет шва: индикатор температуры и защиты

Многие новички игнорируют цвет, считая его эстетическим параметром. На самом деле, цвет - это прямой показатель термического воздействия и эффективности газовой защиты. Особенно это касается сварки нержавеющей стали и алюминия.

При сварке нержавеющей стали цветом шва определяется степень окисления:

Для черных металлов цвет менее критичен, так как ржавчина все равно появится со временем, но свежий шов должен иметь металлический блеск без темных пятен окалины внутри ванны расплава.

Основные дефекты, которые нельзя пропустить

Даже если шов выглядит ровным, под поверхностью могут скрываться смертельные для конструкции пороки. Вот список самых распространенных дефектов, которые можно выявить визуально или с помощью простого молотка.

1. Трещины: Самый опасный дефект. Они могут быть горячими (возникают сразу после сварки) или холодными (появляются позже). Трещины часто начинаются от корня шва или от края усиления. Любая видимая трещина - повод полностью зачищать и переплавлять участок.
2. Поры: Маленькие отверстия или пустоты внутри шва. На поверхности они выглядят как кратеры. Массовое появление пор говорит о загрязнении металла (масло, краска, ржавчина), влажной электродной обмазке или нарушении подачи защитного газа.
3. Непроплавление: Когда присадочный металл не слился с основным. Визуально это может проявиться как узкая полоска основного металла, оставшаяся нетронутой в корне шва. Такой шов держится только за счет механического сцепления, что ненадежно.
4. Подтеки и наплывы: Выступы металла за границы шва. Они нарушают геометрию соединения и создают точки концентрации напряжений. Часто возникают при избыточной подаче проволоки или слишком низкой скорости сварки.
5. Кратеры: Впадины в конце шва. Если их не затравить правильно перед обрывом дуги, в них образуются трещины. Качественный шов всегда имеет плавное завершение без глубоких ямок.

Нормативная база: на что опираться?

В России и странах СНГ оценка качества сварных соединений регулируется строгими стандартами. Главный документ здесь - ГОСТ 14771-76, который определяет виды, основные параметры и размеры сварных соединений. Также важны:

• ГОСТ Р ИСО 17660: Выбор параметров сварки. Помогает понять, какие настройки оборудования соответствуют типу материала.
• СП 13-102-2003: Правила производства и приемки работ. Содержит требования к квалификации сварщиков и контролю качества.

По этим нормам сварные швы делятся на категории (А, Б, В и т.д.) в зависимости от ответственности конструкции. Для несущих балок дома требуются швы высшей категории, где даже мелкие поры недопустимы. Для забора из сетки-рабицы подойдут швы более низкого класса.

Как самостоятельно проверить качество?

Если у вас нет доступа к рентгену или ультразвуку, используйте эти простые методы:

1. Визуальный осмотр (ОВТ): Осмотрите шов при хорошем освещении. Используйте лупу 5-10 крат, чтобы увидеть мелкие поры и микротрещины.
2. Пробный удар: Легко постучите молотком по шву. Звук должен быть четким и звонким. Глухой звук может указывать на наличие внутренних пустот или непроплавлений.
3. Проверка на герметичность: Для труб или емкостей используйте мыльный раствор. Нанесите пену на шов и создайте давление внутри. Появление пузырьков означает утечку через поры или трещины.
4. Измерение штангенциркулем: Проверьте ширину и высоту усиления. Сравните с допусками по ГОСТу для вашего типа соединения.

Частые ошибки новичков

Даже зная теорию, легко ошибиться на практике. Вот что чаще всего портит внешний вид и качество шва:

• Нестабильная рука: Приводит к волнистому ходу шва. Решается тренировкой на ненужных кусках металла.
• Неправильный угол электрода/горелки: Меняет форму ванна расплава и глубину проплавления. Стандартный угол - 60-80 градусов к поверхности.
• Загрязнение кромок: Перед сваркой обязательно удаляйте ржавчину, масло и краску минимум на 20 мм от места соединения.
• Слишком быстрое охлаждение: Может вызвать закалку металла и трещины. Для некоторых сталей требуется подогрев или медленное остывание под асбестовым одеялом.

Когда стоит вызывать специалиста?

Если вы строите капитальный объект, устанавливаете лестницу или работаете с давлением, не полагайтесь только на глаз. Обратитесь к аттестованному сварщику и инженеру по контролю качества. Они проведут неразрушающий контроль (УЗК, радиография), который покажет скрытые дефекты.

Помните: красивый шов - это не самоцель. Цель - надежное соединение, которое прослужит долго. Внешний вид лишь косвенно указывает на внутреннюю структуру. Но если шов выглядит неряшливо, шансы на его долговечность стремятся к нулю.
