- Идеальный шов - это сочетание правильной геометрии, отсутствия пустот и равномерного проплавления металла.
- Главные признаки качества: «чешуйчатость», отсутствие подрезов и равномерная ширина.
- Основные ошибки новичков - слишком высокая скорость подачи электрода и неправильно подобранный ток.
- Для проверки прочности используют визуальный контроль, УЗК и рентген.
Многие думают, что если металл «прилип» и не отваливается при легком ударе молотком, то работа сделана качественно. На деле всё иначе. Красивый шов - это не просто эстетика для заказчика, а гарантия того, что конструкция не сложится под нагрузкой в самый неподходящий момент. Хороший сварной шов это область локального сплавления двух или более деталей, образованная в результате воздействия высокой температуры должен быть однородным, плотным и правильно заполнять разделку кромок.

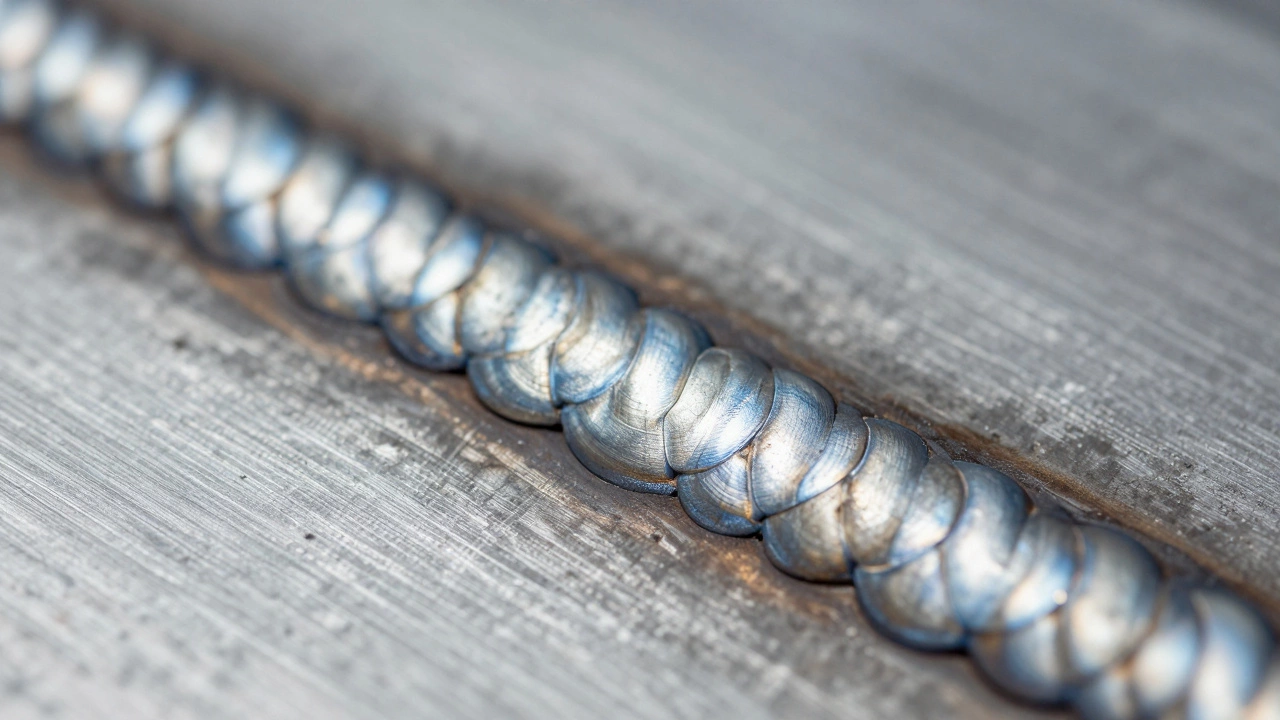

Анатомия идеального шва: на что смотреть
Если вы смотрите на работу профессионала, вы заметите, что поверхность металла напоминает аккуратную кладку из маленьких чешуек. Это происходит, когда сварщик четко контролирует сварочную ванну. Электродуговая сварка процесс соединения металлов путем плавления их краев с помощью электрической дуги позволяет добиться такого эффекта при правильном ритме.
Разберем конкретные параметры. Во-первых, ширина шва должна быть постоянной по всей длине. Если в одном месте шов широкий, а в другом сужается до тонкой нити - значит, рука дрожала или скорость перемещения электрода была разной. Во-вторых, высота усиления (выступа над поверхностью металла) не должна быть чрезмерной. Слишком «жирный» шов не добавляет прочности, а лишь создает лишнее напряжение в металле и тратит дорогой расходный материал.
Обратите внимание на края. Хороший шов плавно переходит в основной металл. Если вы видите глубокую канавку по краям (так называемый подрез), значит, ток был слишком высоким или вы слишком резко уводили электрод. Это критическая ошибка: подрез работает как надрез на стекле, и именно в этом месте конструкция лопнет первой.

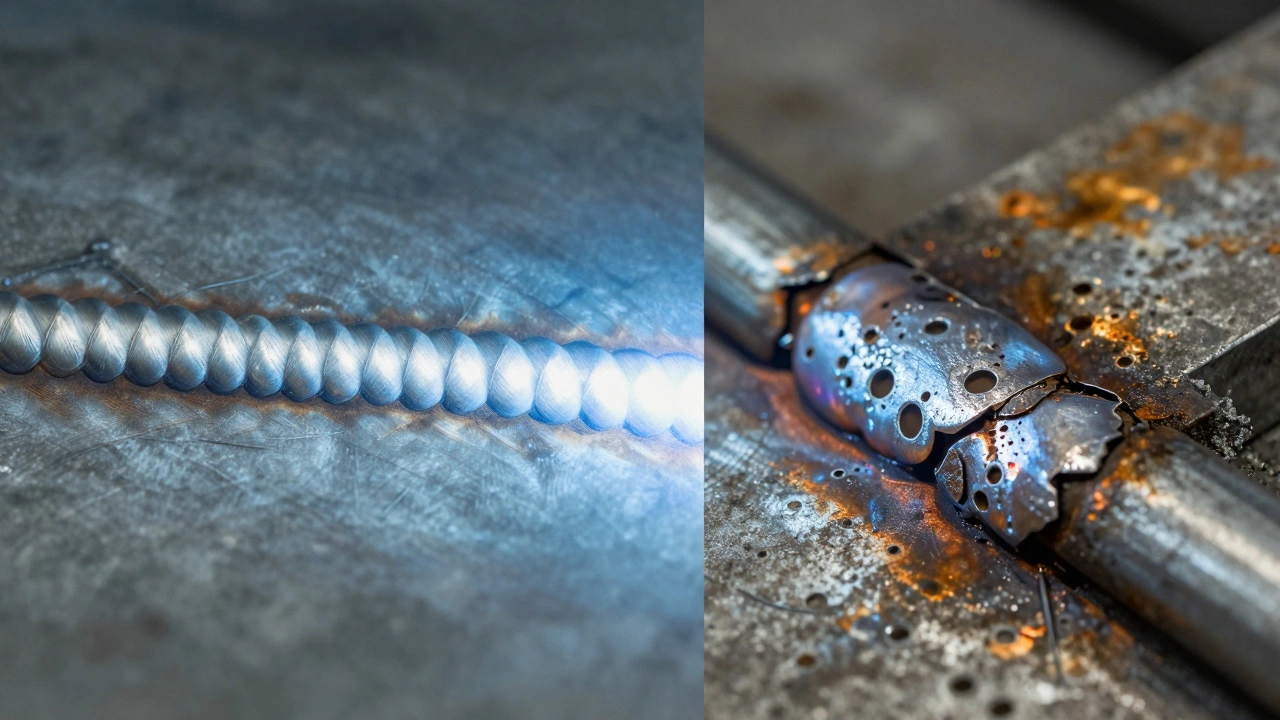

Сравнение типов швов и их характеристик
| Параметр | Качественный шов | Бракованный шов |
|---|---|---|
| Поверхность | Равномерная «чешуя» | Наплывы, капли, разрывы |
| Края (границы) | Плавный переход | Подрезы, острые углы |
| Поры и пустоты | Отсутствуют | Мелкие дырочки (газовые поры) |
| Проплавление | Полное соединение деталей | Непровар (щели внутри шва) |
Почему появляются дефекты и как их избежать
Чаще всего новички сталкиваются с пористостью. Это те самые маленькие дырочки на поверхности, похожие на губку. Причина проста: в расплавленный металл попал воздух или загрязнения. Чтобы этого не случилось, используйте Очистка металла процесс удаления ржавчины, масла и краски с поверхности перед сваркой с помощью шлифовального круга или металлической щетки. Сварка по ржавчине - это лотерея, где ставка - надежность вашего забора или навеса.
Еще одна беда - шлаковые включения. Шлак слой оксидов и флюса, который защищает сварочную ванну от окисления должен полностью выходить наружу. Если вы не до конца проплавили металл или вели электрод слишком быстро, кусочки шлака застревают внутри шва. Визуально это может быть незаметно, но внутри создается пустота, которая делает соединение хрупким.
Как этого избежать? Правильно подберите Сварочный ток сила электрического тока, определяющая температуру дуги и глубину проплавления в зависимости от диаметра электрода и толщины металла. Слишком низкий ток приведет к «налеплению» металла сверху без проникновения вглубь, а слишком высокий - прожжет дыру в заготовке.
Техники контроля: как проверить шов без специального оборудования
В домашних условиях вы вряд ли найдете рентгеновский аппарат, но есть проверенные способы. Самый простой - визуальный осмотр. Возьмите фонарик и внимательно изучите каждый сантиметр. Ищите трещины (особенно поперечные) и те самые подрезы. Если шов выглядит как «налепленная каша», скорее всего, он не обладает нужной прочностью.
Если конструкция ответственная (например, несущая балка), можно использовать метод «цветной жидкости» (керосиновая проба). Нанесите керосин или специальный пенетрант на шов, подождите несколько минут и протрите салфеткой. Если в какой-то точке жидкость осталась - там есть микротрещина, которую не видно глазом.
Также стоит проверить «заварку» в начале и конце шва. Часто новички просто обрывают дугу в конце, оставляя так называемый «кратер» - глубокую лунку. Правильный способ: в конце шва нужно немного задержаться, заполнить лунку металлом и плавно увести электрод.
Особенности разных материалов
Работа с черным металлом и алюминием - это две разные планеты. Для стали достаточно следить за чешуйчатостью. С Алюминий легкий металл с высокой теплопроводностью, требующий особого подхода при сварке ситуация сложнее. У него очень высокая теплопроводность, поэтому шов может выглядеть идеально, но из-за перегрева металл вокруг него станет хрупким.
При использовании Semiautomatic Welding полуавтоматическая сварка с подачей проволоки из катушки в реальном времени (полуавтомата) швы получаются более ровными и чистыми, так как подача металла идет равномерно. Однако здесь возникает риск «холодного шва», когда металл просто лег сверху, не сплавившись с основным основанием. Визуально такой шов может быть очень красивым, но он отвалится при первом же серьезном нажатии.
Пошаговый чек-лист для проверки качества шва
- Очистка: Убедитесь, что вокруг шва нет брызг металла и остатков шлака.
- Геометрия: Проверьте, чтобы ширина шва была одинаковой от начала до конца.
- Границы: Убедитесь в отсутствии глубоких впадин (подрезов) по бокам.
- Целостность: Проверьте отсутствие пор, дырочек и трещин на поверхности.
- Заполнение: Убедитесь, что шов полностью перекрыл зазор между деталями.
- Финиш: Проверьте отсутствие кратерных лунок в конце сварочного пути.
Почему шов получается «горбатым» и некрасивым?
Скорее всего, вы слишком медленно ведете электрод или используете слишком большой ток. Металл успевает накопиться в центре, создавая выпуклый «горб». Попробуйте увеличить скорость перемещения или немного снизить силу тока.
Что делать, если появились черные точки (поры) на шве?
Поры возникают из-за газов. Причины: влага в электродах (их нужно просушить в печи), грязь на металле или слишком большая длина дуги. Держите электрод ближе к металлу, чтобы дуга была короткой и стабильной.
Обязательно ли зачищать шов болгаркой?
Для эстетики - да, но для контроля качества - обязательно. Только после зачистки шлака вы сможете увидеть реальные дефекты: трещины, поры и подрезы. Скрывать брак под слоем шлака или краской - плохая практика.
Как понять, что металл проварился насквозь?
При ручной дуговой сварке это определить сложно без рентгена. Но есть косвенный признак: если с обратной стороны детали (если она тонкая) появился небольшой равномерный наплыв металла - значит, провар полный.
Влияет ли марка электрода на внешний вид шва?
Да, очень сильно. Электроды с рутиловым покрытием дают более гладкий и красивый шов, который легче чистить. Основные электроды (например, УОНИ) дают более прочное соединение, но работать с ними сложнее, а шов может выглядеть грубее.
Что делать дальше: развитие навыков
Если вы заметили, что ваши швы все еще напоминают «ряд прилепленных горошин», не пытайтесь сразу варить ответственные конструкции. Лучший способ прокачаться - тренировка на обрезках металла разной толщины. Попробуйте варить в разных положениях: «внизу» (самое простое), «вертикально» и «потолочно». Каждое положение требует разного угла наклона электрода и другой скорости подачи.

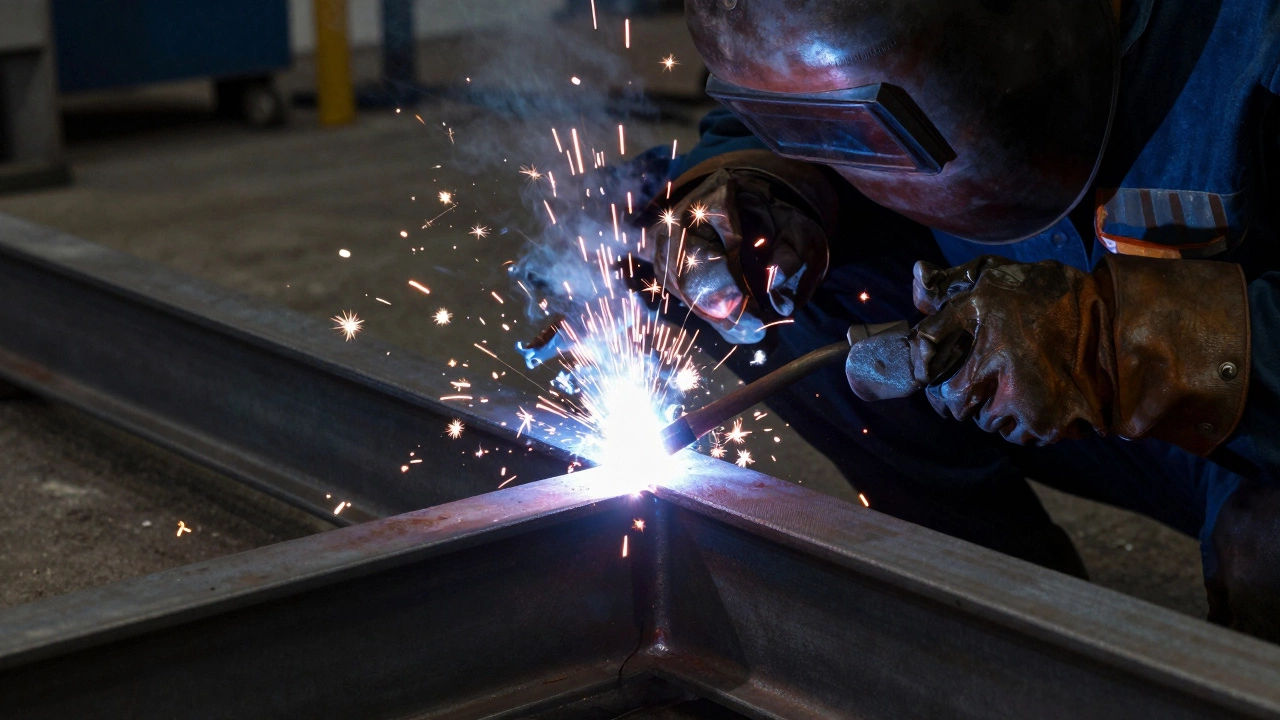

Для тех, кто хочет выйти на профессиональный уровень, рекомендую изучить технологию подготовки кромок. Вместо того чтобы просто прислонить две пластины друг к другу, сделайте V-образную вырезку (фаску) на краях. Это позволит электроду проникнуть в самую глубину соединения, обеспечивая 100% проплавление. Именно так создаются мосты, небоскребы и корабли.
В конечном итоге, хороший шов - это результат мышечной памяти. Когда вы перестанете думать о том, как держать держак, и начнете «чувствовать» сварочную ванну по звуку (ровный, «шкварчащий» звук), качество ваших работ вырастет в разы.
